Optische Encoder als zuverlässige Messinstanz für die Rohrproduktion

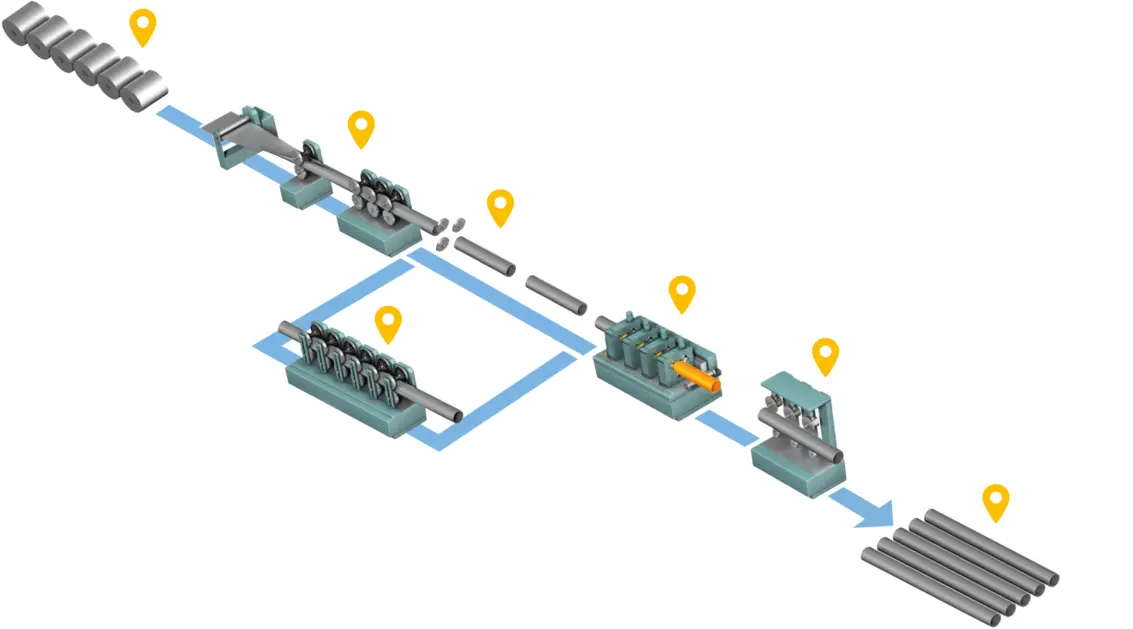

Mit den LSV Laser-Velocimetern bietet Polytec eine hochgenaue Prozesssteuerung in der Fertigung von Flach-, Rund- und Langprodukten durch eine laserpräzise und wiederholgenaue Messung z.B. der Rohrgeschwindigkeit beim Schweißen längsgeschweißter Rohre oder bei der Wärmebehandlung von Rohren, zur Schnittlängensteuerung beim Ablängen, zur Positionsverfolgung in NDT-Anlagen und vielen weiteren Mess- und Steueraufgaben (Abb 1).

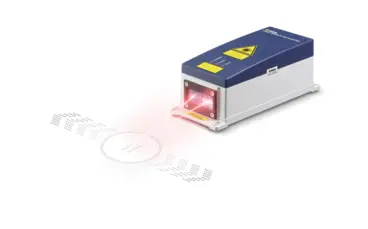

Die berührungslos messenden LSV Laser Surface Velocimeter sind leicht in Fertigungslinien integrierbar. Die kompakten und robusten Sensoren arbeiten dabei unbeeindruckt von Schmutz, Dunst, Nebel und auf allen Oberflächen, selbst auf glühend heißen Oberflächen in rauen Fertigungsumgebungen. Anders als bei konventionellen kontaktbasierten Messmethoden (z. B. Encoder), leidet das LSV als wartungsfreier „optischer Encoder“ nicht unter Schlupf und Verschleiß und verringert somit Ausschusskosten und vermeidet Wartungspausen und Stillstand.

Auch führende Hersteller für industrielle Mess- und Regeltechnik wie die IMS Messsysteme GmbH setzen auf den Einsatz solcher optischen Encoder von Polytec:


„Das LSV Laser Surface Velocimeter von Polytec liefert prozesssichere und hochgenaue Geschwindigkeits- und Längeninformationen – und dies unter schwierigsten Umgebungsbedingungen. Damit bringt das LSV die entscheidenden Voraussetzungen für die Nutzung dieser Sensorik in Rohrwalzwerken mit“,


so Burkhard Schöttler, Sales Manager Tube Division der IMS Messsysteme GmbH.

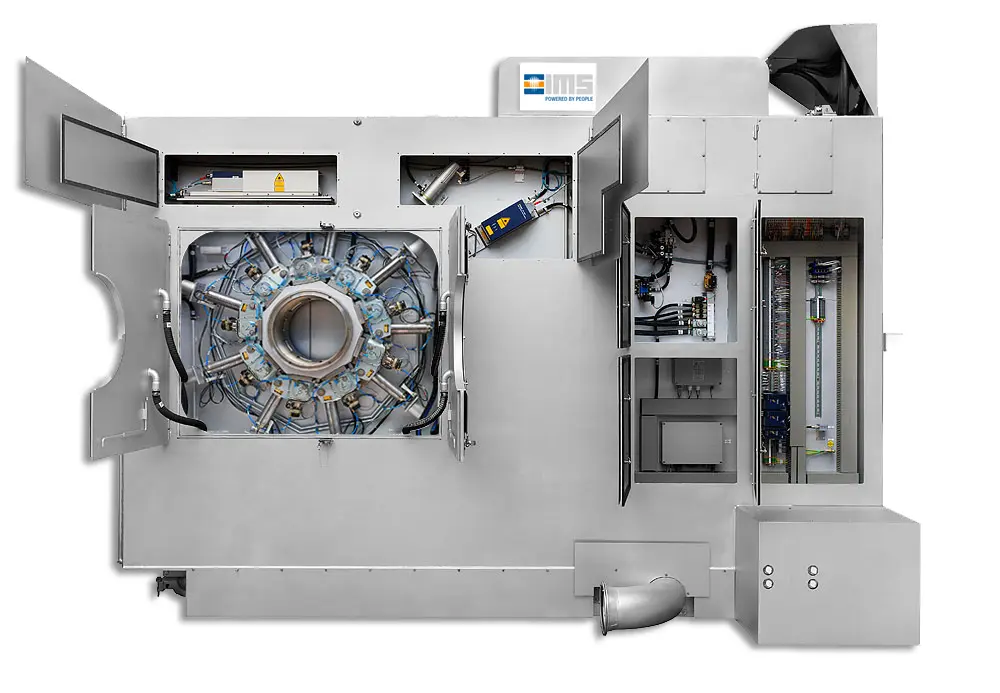

Dort findet das Polytec LSV in Kombination mit der radiometrischen Rohrwanddickenmessung der Firma IMS Messsysteme GmbH im O-Messbügel Anwendung. Denn die effiziente und prozesssichere Produktion von Rohren bedarf der Einhaltung enger Toleranzen bei gleichzeitiger Einsparung von Rohstoff- und Energieeinsatz, was präzise, betriebssichere und langlebige Messmittel erfordert. Genau diese Attribute zeichnen das Polytec LSV aus, sodass dem Rohrhersteller die Messwerte über die gesamte Rohrlänge zur Verfügung stehen und der jeweiligen Längen- und Umfangsposition zugeordnet werden können. Die kontinuierliche Erfassung und Speicherung aller Messwerte über die gesamte Rohrlänge dient primär der Prozesssteuerung, der Optimierung der Produktion sowie dem Qualitätsnachweis gegenüber dem Anwender der Rohre.

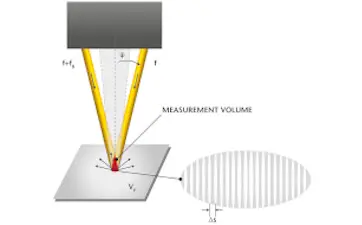

Laser Velocimeter nutzen den Doppler-Effekt, um das von einem bewegten Objekt zurückgestreute Licht auszuwerten. Zwei überlagerte Laserstrahlen erzeugen ein Interferenzmuster, welche die Intensität des zurückgestreuten Lichts moduliert. Diese Modulationsfrequenz wird ausgewertet und ist direkt proportional zur Geschwindigkeit. Die Lasersensorik ist einfach und schnell in bestehende Prozesse und Linien integrierbar und ersetzt konventionelle, taktile Messverfahren wie Encoder und Messräder zukunftssicher.
